Avaliando as mellores opcións de módulo de cámara mini USB

Que define un módulo de cámara mini USB de alto rendemento?

Cámara USB fronte a Módulo de cámara mini USB : Diferenzas funcionais e de integración clave

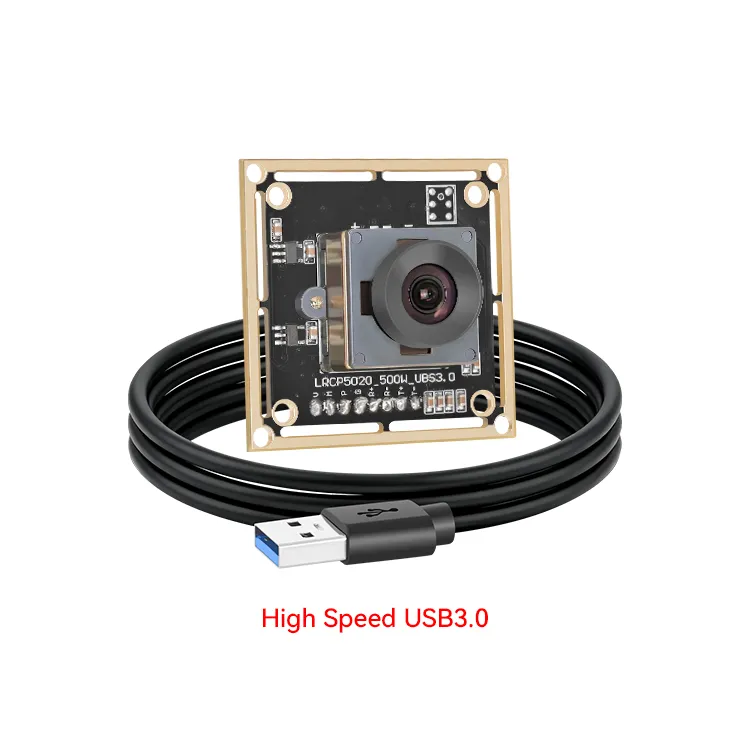

Unha cámara USB estándar é un dispositivo completo destinado ao consumidor, normalmente con carcasa, dotado de lente e optimizado para un uso tipo plug-and-play. Por outra parte, un módulo de cámara mini USB é un compoñente de nivel de placa deseñado para integración incorporada: compacto, sen carcasa supérflua e construído arredor dun sensor de imaxe, montaxe de lente e circuitería de procesamento de sinais estreitamente integrados nun pequeno PCB. O seu deseño prioriza a eficiencia espacial e a flexibilidade, permitindo a soldadura directa, a interconexión mediante cable plano ou a montaxe personalizada en entornos con restricións de espazo, como dispositivos médicos, drones ou quioscos industriais.

É fundamental destacar que moitos módulos mini de alto rendemento inclúen un ISP (procesador de sinais de imaxe) integrado, descargando tarefas críticas como a exposición automática, a redución de ruído e a corrección de cor no CPU anfitrión. Isto non só mellora a eficiencia enerxética e reduce a latencia, senón que tamén reforza a integridade do sinal ao minimizar a lonxitude da traxectoria analóxica e a exposición a interferencias electromagnéticas (EMI), vantaxes clave fronte ás cámaras USB máis voluminosas que dependen de conectores externos e cables sen apantallar.

O compromiso é o esforzo de enxeñaría: mentres que as cámaras USB estándar ofrecen funcionalidade inmediata, os módulos mini requiren unha integración pensada a nivel de sistema—pero recompensan esa inversión cunha personalización superior, control térmico e fiabilidade a longo prazo.

A conformidade con UVC como base para un funcionamento sen problemas de conexión e uso inmediato

A conformidade con UVC (Clase de vídeo USB) é imprescindible para a interoperabilidade: garante que o módulo se enumere automaticamente como un dispositivo de vídeo estándar en Linux, Windows, macOS e Android, eliminando a necesidade de controladores propietarios ou modificacións do núcleo. Para os desenvolvedores que constrúen sobre plataformas como Raspberry Pi ou pasarelas de bordo baseadas en ARM, isto acelera a prototipaxe e simplifica a implantación.

Non obstante, o soporte real de alto rendemento para UVC vai máis aló da simple enumeración básica. Os módulos líderes implementan UVC 1.5 , permitindo un control estandarizado e independente do fornecedor sobre a exposición, o balance de brancos, o ganho, a frecuencia de cadro e os formatos de transmisión mediante solicitudes HID compatibles coa clase. Isto garante unha compatibilidade robusta con estruturas estándar do sector — incluíndo OpenCV, GStreamer e DirectShow — sen solucións alternativas nin parches de firmware.

Para despregues B2B, a conformidade completa co estándar UVC simplifica tamén as actualizacións de firmware, a validación multiplataforma e a mantería a longo prazo — reducindo o risco de integración e apoiando unha arquitectura de sistema escalable e preparada para o futuro.

Criterios técnicos fundamentais para a selección dun módulo de cámara USB mini

Resolución, frecuencia de cadro e opcións de sensor (OV, Sony, GC) para casos de uso obxectivo

A resolución e a frecuencia de cadro deben axustarse con precisión aos requisitos da aplicación — non maximizárselles innecesariamente. Un módulo de 2 MP a 30 fps é suficiente para a lectura de códigos de barras ou a detección de presenza; a inspección industrial ou a análise de movemento a alta velocidade poden requerir sensores de 5–20 MP a 60+ fps con obturador global para eliminar o borroxado por movemento.

A elección do sensor afecta criticamente o rendemento:

• Sony sensores (por exemplo, IMX385, IMX477) destacan na sensibilidade en condicións de pouca luz, no rango dinámico e na resposta NIR—ideais para aplicacións ao aire libre, videovixilancia ou visión artificial.
• OmniVision (OV) sensores (por exemplo, OV5640, OV9281) ofrecen un equilibrio sólido entre custo e rendemento para imaxe integrada de uso xeral, con estabilidade probada na produción en masa.
• GalaxyCore (GC) sensores proporcionan alternativas competitivas de gama media, a miúdo con perfís de consumo optimizados para deseños con restricións de batería.

Igualmente importantes son a arquitectura de píxeis (BSI fronte a FSI), o tipo de obturador (desprazamento fronte a global) e a profundidade de bit nativa—todos eles afectan a fidelidade do movemento, a adaptabilidade á iluminación e a capacidade de procesamento posterior.

Compatibilidade co sistema operativo e a plataforma: Linux, Raspberry Pi, ARM e soporte para sistemas operativos en tempo real

Aínda que a conformidade con UVC garante unha ampla compatibilidade co sistema operativo, as implementacións integradas requiren unha validación máis profunda. Non todas as implementacións de UVC se comportan do mesmo xeito en entornos con recursos limitados, como Raspberry Pi OS, Linux construído con Yocto ou sistemas operativos en tempo real (RTOS). As consideracións clave inclúen:

• Soporte verificado para os controles V4L2 (exposición, ganancia, balance automático de brancos) sen extensións específicas do fabricante;
• Latencia consistente na captura de fotogramas e asignación de ancho de banda USB baixo carga continuada;
• Comportamento da xestión de enerxía (por exemplo, fiabilidade da suspensión/reanudación durante períodos de inactividade);
• Preprocesamento asistido pola ISP para reducir a carga da CPU do host—especialmente vital para pipelines de inferencia de IA de bordo que funcionan simultaneamente coa captura de vídeo.

Os módulos cun firmware UVC maduro e probado no campo—validado nos SBCs e RTOSs obxectivo—minimizan as sorpresas na integración e garanten un tempismo determinista para aplicacións sensibles ao tempo.

Flexibilidade de deseño e consideracións para a integración no mundo real

Factores de forma: PCB descuberta, módulos S-mount e módulos pechados—compromisos entre tamaño, comportamento térmico e montaxe

O factor de forma determina a integración mecánica, o comportamento térmico e a eficacia do apantallamento:

• Módulos PCB descubertos (p. ex., 8 × 8 mm) maximizan a aforro de espazo e permiten a integración directa ao nivel da PCB, pero requiren atención especial á disipación de calor, á mitigación de interferencias electromagnéticas (EMI) e ao alineamento da lente—idóneos para dispositivos portátiles ou dispositivos IoT compactos fabricados en volume.
• Módulos S-mount normalizan a unión da lente (M12, M6) e simplifican a calibración óptica, aínda que introducen dependencias respecto das tolerancias mecánicas durante a montaxe.
• Módulos pechados incorporan unha carcasa protectora, resistencia ao po e refrigeración pasiva—ideais para quioscos industriais ou envolventes exteriores—pero aumentan a superficie ocupada e limitan o fluxo de aire.

Seleccione en función do volume dispoñible na súa carcasa, do perfil de temperatura ambiente e das capacidades de produción—non só das dimensións indicadas nas fichas técnicas.

Selección de lentes e melloras na imaxe: abertura, WDR, rendemento en condicións de pouca luz e soporte IR

A calidade da imaxe xorde do sistema —non só do sensor. A lente e o sensor deben optimizarse conxuntamente para a distancia de traballo, o campo de visión e as condicións de iluminación.

• Unha abertura máis ampla (p. ex., f/1.6) mellora a sensibilidade en condicións de pouca luz, pero reduce a profundidade de campo—ideal para escaneo con enfoque fixo, menos adecuada para aplicacións con distancia variable.
• O intervalo dinámico amplo (WDR) emprega a fusión de múltiplas exposicións para conservar os detalles en escenas de alto contraste (p. ex., portas con iluminación traseira), aínda que aumenta a latencia de procesamento e o ancho de banda.
• Os sensores con iluminación por detrás (BSI) conseguen unha saída útil ata 0,1 lux; combinarllos con lentes que teñan revestimentos de alta transmisión mellora adicionalmente o rendemento no infravermello próximo (NIR).
• Os filtros IR-cut integrados e os LED IR permiten un cambio fiable entre día e noite—eliminando a necesidade de iluminadores externos en aplicacións de seguridade ou robótica.

Verifique sempre a MTF da lente, a distorsión e a resposta espectral respecto do seu caso de uso específico, non só das especificacións nominais.

Fiabilidade, escalabilidade e preparación da cadea de suministro para despregue B2B

Nos despregues integrados B2B, a excelencia técnica ten pouca relevancia sen fiabilidade na fabricación a longo prazo. Un módulo de cámara mini USB de alto rendemento debe estar apoiado por un fornecedor con disciplina demostrable en tres áreas:

Fiabilidade probas rigorosas durante o proceso (por exemplo, envelecemento acelerado, ciclaxe térmica, validación contra descargas electrostáticas), datos documentados de MTBF (>50.000 horas típicas para módulos de grao industrial) e cumprimento das normas ISO 9001, RoHS e REACH. As certificacións deben ser auditables, non simplemente alegadas.

Escalabilidade capacidade de aumentar a produción sen comprometer o rendemento nin a consistencia das especificacións, posibilitada por alinhamento óptico automatizado, IOA (inspección óptica automatizada) e estratexias de adquisición con dúas fontes para compoñentes críticos como sensores e conectores.

Resiliencia da Cadea de Suministro capacidade demostrada para xestionar escasezas de compoñentes, retrasos portuarios ou picos repentinos de demanda, apoiada por existencias de seguridade, parcerías logísticas rexionais e protocolos de comunicación transparentes sobre o estado dos pedidos e a escalada de riscos.

Un módulo que sobresae no laboratorio pero falla na produción en volume erosiona a confianza, atrasa o tempo de lanzamento ao mercado e aumenta o custo total de propiedade. Polo tanto, a debida dilixencia do fornecedor — avaliando non só as fichas técnicas senón tamén os sistemas de calidade, a madurez da fabricación e a transparencia da cadea de suministro — é tan esencial como avaliar a resolución ou a taxa de fotogramas.

Preguntas frecuentes

Cal é a diferenza entre un módulo de cámara USB mini e unha cámara USB estándar?

Unha cámara USB estándar é un dispositivo completo para consumo deseñado para un uso tipo plug-and-play, mentres que un módulo de cámara USB mini é un compoñente compacto a nivel de placa destinado á integración embebida, ofrecendo flexibilidade e eficiencia espacial.

Que significa o cumprimento do estándar UVC para os módulos de cámara USB mini?

O cumprimento do estándar UVC garante a enumeración automática como dispositivo de vídeo estándar en todos os principais sistemas operativos, permitindo unha funcionalidade tipo plug-and-play sen necesidade de controladores propietarios nin modificacións do núcleo.

Que sensores son os mellor para aplicacións específicas?

Os sensores Sony destacan na sensibilidade en condicións de pouca luz e na gama dinámica, OmniVision ofrece boas opcións de relación custo-rendemento para uso xeral, e GalaxyCore destaca nas aplicacións de gama media con perfís de consumo optimizados.

¿Por que é crucial a fiabilidade do fornecedor para os módulos de cámara mini USB?

A fiabilidade do fornecedor garante a consistencia na fabricación a longo prazo, o cumprimento dos estándares de calidade e a resistencia ante desafíos da cadea de suministro, o que resulta vital para as implantacións B2B con restricións de tempo.
