Hvad definerer et højtydende mini-USB-kameramodul?
USB-kamera versus Mini usb-kameramodul : Nøglefunktionelle og integrationsmæssige forskelle

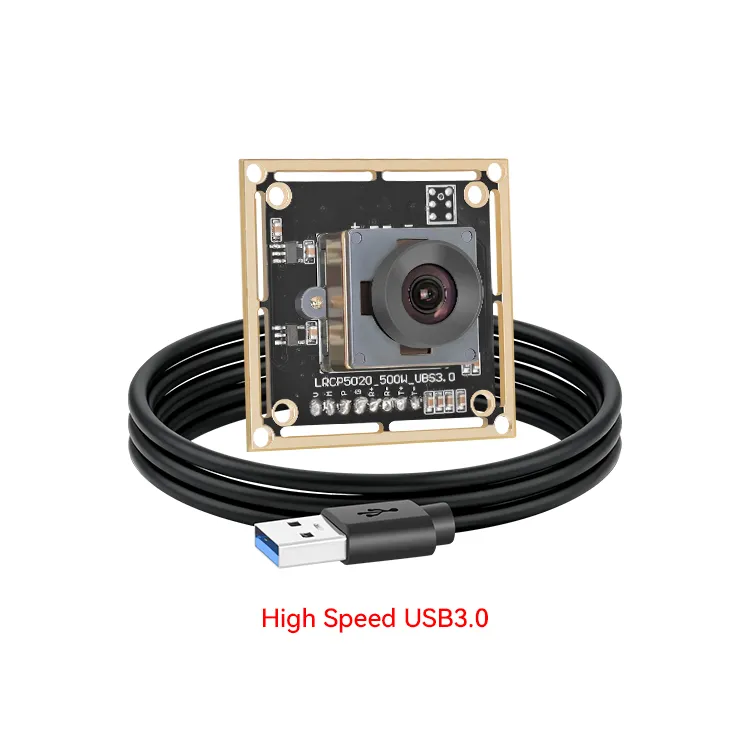

Et standard-USB-kamera er en komplet, forbrugerorienteret enhed – typisk i et hus, udstyret med objektiv og optimeret til plug-and-play-brug. I modsætning hertil er en mini usb-kameramodul er en komponent på bræt-niveau, der er udviklet til indlejret integration: kompakt, uden unødvendig omkredspakning og bygget omkring en tæt integreret billedsensor, et linsefodring og signalbehandlingskredsløb på et lille printkort. Dens design prioriterer pladseffektivitet og fleksibilitet – hvilket gør det muligt at sætte den direkte i lodning, forbinde den via båndkabel eller montere den efter behov i rumligt begrænsede miljøer som medicinske enheder, droner eller industrielle kiosker.
Afgørende er, at mange højtydende mini-moduler inkluderer en integreret ISP (billedsignalprocessor), hvilket aflaster den væsentlige behandling af funktioner som automatisk eksponering, støjdæmpning og farvekorrektion fra værts-CPU'en. Dette forbedrer ikke kun strømforbruget og reducerer ventetiden, men styrker også signalkvaliteten ved at minimere længden af den analoge signalsti og eksponeringen for elektromagnetisk interferens (EMI) – væsentlige fordele i forhold til større USB-kameraer, der er afhængige af eksterne tilslutninger og uskyttede kabler.
Kompromiset er ingeniørindsatsen: Mens standard-USB-kameraer leverer øjeblikkelig funktionalitet, kræver mini-moduler en gennemtænkt systemniveauintegration – men belønner denne investering med bedre tilpasning, termisk kontrol og langvarig pålidelighed.
UVC-overensstemmelse som grundlag for problemfri plug-and-play-drift
UVC-overensstemmelse (USB Video Class) er uundværlig for interoperabilitet – den sikrer, at modulet automatisk registreres som en standardvideoenhed på tværs af Linux, Windows, macOS og Android, hvilket eliminerer behovet for proprietære drivere eller kerneændringer. For udviklere, der bygger på platforme som Raspberry Pi eller ARM-baserede edge-gateways, fremskynder dette prototyping og forenkler installationen.
Imidlertid går virkelig højtydende UVC-understøttelse ud over simpel registrering. Ledende moduler implementerer UVC 1.5 , hvilket muliggør standardiseret, leverandørneutral kontrol over eksponering, hvidbalance, forstærkning, billedfrekvens og strømningsformater via klassekompatible HID-anmodninger. Dette sikrer robust kompatibilitet med branchestandardrammeværker – herunder OpenCV, GStreamer og DirectShow – uden omgåelsesløsninger eller firmwarepatches.
For B2B-installationer forenkler fuld UVC-kompatibilitet også firmwareopdateringer, tværplatformsvalidering og langtidsvedligeholdelse – hvilket reducerer integrationsrisici og understøtter en skalerbar, fremtidssikret systemarkitektur.
Kritiske tekniske kriterier for udvælgelse af en mini-USB-kameramodule
Opløsning, billedfrekvens og sensorvalg (OV, Sony, GC) til målgruppeanvendelser
Opløsning og billedfrekvens skal nøjagtigt matche applikationskravene – ikke maksimeres unødigt. En 2 MP/30 fps-module er tilstrækkelig til stregkode-scanning eller tilstedeværelsesdetektion; industriinspektion eller hurtig bevægelsesanalyse kræver muligvis 5–20 MP-sensorer ved 60+ fps med global lukker for at undgå bevægelsesuskarphed.
Sensorvalg påvirker kritisk ydeevnen:
- Sony sensorer (f.eks. IMX385, IMX477) er førende inden for mørkefølsomhed, dynamikområde og NIR-respons – ideelle til udendørs-, overvågnings- eller maskinvisionsanvendelser.
- OmniVision (OV) sensorer tilbyder en stærk pris-ydelsesbalance til almindelige indlejrede billedopfangelsesapplikationer med dokumenteret stabilitet i masseproduktion.
- GalaxyCore (GC) sensorer leverer konkurrencedygtige alternativer i mellemklassen, ofte med optimerede strømprofiler til batteridrevne design.
Lige så vigtige er pixelarkitekturen (BSI mod FSI), lukkertypen (rullende mod global) og den native bitdybde – alle påvirker bevægelsesfideliteten, tilpasningsevnen til forskellige belysningsforhold og mulighederne for efterbehandling.
OS- og platformkompatibilitet: Linux, Raspberry Pi, ARM og realtids-OS-understøttelse
Selvom UVC-overensstemmelse sikrer bred OS-kompatibilitet, kræver indlejrede installationer mere omfattende validering. Ikke alle UVC-implementeringer opfører sig identisk i ressourcebegrænsede miljøer som Raspberry Pi OS, Yocto-bygget Linux eller realtidsoperativsystemer (RTOS). Nøgleovervejelser inkluderer:
- Verificeret understøttelse af V4L2-kontroller (eksponering, forstærkning, automatisk hvidafbalancering) uden leverandørspecifikke udvidelser;
- Konsekvent rammeoptagelseslatens og USB-båndbreddeallokering under vedvarende belastning;
- Strømstyringsadfærd (f.eks. pålidelighed af standby-/genoptagelsesfunktionen i inaktive perioder);
- ISP-understøttet præbehandling for at reducere belastningen på værts-CPU’en – især afgørende for edge AI-inferenspipelines, der kører samtidigt med videooptagelse.
Moduler med moden, felttestet UVC-firmware – valideret på mål-SBC’er og RTOS’er – minimerer integrationsoverraskelser og sikrer deterministisk tidsplanlægning for tidsfølsomme applikationer.
Designflexibilitet og overvejelser ved integration i den virkelige verden
Formfaktorer: Rå PCB, S-mount og indkapslede moduler – kompromiser mellem størrelse, termisk adfærd og montering
Formfaktor bestemmer mekanisk integration, termisk adfærd og effektiviteten af afskærmning:
- Rå-PCB-moduler (f.eks. 8 × 8 mm) maksimerer pladsbesparelse og muliggør direkte integration på PCB-niveau, men kræver omhyggelig opmærksomhed på varmeafledning, EMI-mindskelse og linsejustering – bedst egnet til seriemæssigt fremstillede wearables eller kompakte IoT-enheder.
- S-mount-moduler standardiserer linsemontering (M12, M6) og forenkler optisk kalibrering, men introducerer mekaniske toleranceafhængigheder under montage.
- Indkapslede moduler tilføjer beskyttende housing, støvbestandighed og passiv køling – ideelle til industrielle kiosker eller udendørs housing – men øger byggestørrelsen og begrænser luftstrømmen.
Vælg ud fra det tilgængelige volumen i din housing, den omgivende temperaturprofil og dine produktionsmuligheder – ikke kun ud fra mål på databladet.
Valg af objektiv og forbedringer af billeddannelse: Blændeåbning, WDR, ydeevne i mørke og IR-understøttelse
Billedkvalitet opstår fra system —ikke kun sensoren alene. Objektiv og sensor skal være ko-optimeret for arbejdsafstand, synsfelt og belysningsforhold.
- En bredere blændeåbning (f.eks. f/1.6) øger følsomheden i mørke, men formindsker dybdeskarphedsfeltet—ideel til fastfokus-scanning, mindre egnet til anvendelser med variabel afstand.
- Wide Dynamic Range (WDR) bruger multi-ekspositions-fusion til at bevare detaljer i højkontrast-scener (f.eks. døre med bagbelysning), selvom det øger behandlingslatensen og båndbredden.
- Baglys-illuminerede (BSI) sensorer opnår brugbar output ned til 0,1 lux; ved at kombinere dem med objektiver med højt transmissionsbelægninger forbedres NIR-ydeevnen yderligere.
- Integrerede IR-cut-filtre og IR-LED'er muliggør pålidelig dag/nat-skiftning—uden behov for eksterne belysningskilder i sikkerheds- eller robotanvendelser.
| Forbedring | Ydelse | Omkostningsmæssig afvejning |
|---|---|---|
| Bredere blændeåbning | Lyser billeder i mørke | Smal dybdeskarphed |
| Wdr | Afbalanceret eksponering ved høj kontrast | Øget behandlingsbyrde |
| IR-understøttelse | drift døgnet rundt uden synlig lys | Ekstra strømforbrug og størrelse |
Valider altid linsens MTF, forvrængning og spektrale respons i forhold til din specifikke anvendelsessituation – ikke kun de nominelle specifikationer.
Pålidelighed, skalerbarhed og leveringskædereadiness til B2B-installation
I B2B-indlejrede installationer betyder teknisk fremragende kvalitet kun lidt uden langvarig produktionssikkerhed. En højtydende mini-USB-kameramodule skal støttes af en leverandør med dokumenteret disciplin inden for tre områder:
Pålidelighed : Stringent proceskontrol (f.eks. brændindtest, termisk cyklus, ESD-validering), dokumenterede MTBF-data (>50.000 timer er typisk for industrielle moduler) samt overholdelse af ISO 9001-, RoHS- og REACH-standarderne. Certificeringer skal kunne efterprøves – ikke kun påstås.
Skaleringsevne kapacitet til at øge produktionen uden at kompromittere udbytte eller specifikationskonsistens—muliggjort af automatisk optisk justering, AOI (automatisk optisk inspektion) og strategier for dobbeltforsyning af kritiske komponenter som sensorer og stikforbindelser.
Leveranskædesstyrke bevist evne til at håndtere komponentmangler, havneforsinkelser eller pludselige efterspørgselsstigninger—understøttet af bufferlager, regionale logistikpartnerskaber og transparente kommunikationsprotokoller for ordrestatus og risikoopgradering.
En modul, der yder fremragende resultater i laboratoriet, men svigter ved serieproduktion, undergraver tilliden, forsinker tidspunktet for markedsindførelse og øger den samlede ejerskabsomkostning. Derfor er leverandørgrundig undersøgelse—som vurderer ikke kun datablade, men også kvalitetssystemer, produktionsmodenhed og gennemsigtighed i forsyningskæden—lige så afgørende som vurdering af opløsning eller billedehastighed.
Fælles spørgsmål
Hvad er forskellen mellem en mini USB-kameramodul og en standard USB-kamera?
En standard USB-kamera er en komplet forbrugsenhed, der er designet til plug-and-play-brug, mens en mini-USB-kamermodule er en kompakt kredsløbsniveau-komponent, der er beregnet til indlejret integration og tilbyder fleksibilitet samt pladseffektivitet.
Hvad betyder UVC-overensstemmelse for mini-USB-kamermoduler?
UVC-overensstemmelse sikrer automatisk optælling som en standardvideoenhed på tværs af de største operativsystemer, hvilket muliggør problemfri plug-and-play-funktionalitet uden brug af proprietære drivere eller kerneændringer.
Hvilke sensorer er bedst egnet til specifikke anvendelser?
Sony-sensorer udmærker sig ved god mørkefølsomhed og dynamikområde, OmniVision tilbyder stærke pris-ydelsesforhold for almindelig brug, og GalaxyCore udmærker sig i mellemklasseanvendelser med optimerede strømprofiler.
Hvorfor er leverandørens pålidelighed afgørende for mini-USB-kamermoduler?
Leverandørens pålidelighed sikrer en konsekvent fremstilling på lang sigt, overholdelse af kvalitetsstandarder og modstandsdygtighed over for udfordringer i forsyningskæden, hvilket er afgørende for tidsfølsomme B2B-implementeringer.
